- Производитель:
- Модель:019925
- 0
- Вес брутто (кг):9.6
- Влажность, %:не более 90
- Время переключения I-II или II-I, сек:1,1
- Высота (мм):261
- Габаритные размеры (Д;Ш;В; мм):466х170х261
- Длина (мм):466
- Класс защиты:IP 20
- Показать все характеристики
| Вес брутто (кг) | 9.6 |
| Влажность, % | не более 90 |
| Время переключения I-II или II-I, сек | 1,1 |
| Высота (мм) | 261 |
| Габаритные размеры (Д;Ш;В; мм) | 466х170х261 |
| Длина (мм) | 466 |
| Класс защиты | IP 20 |
| Класс защиты обмотки | III |
| Кол-во полюсов переключателя | 4 |
| Кратковременное отклонение номинального тока, кA | 9 |
| Масса, кг | 8.1 |
| Номинальная коммутационная способность | 10Iном. |
| Номинальная отключающая способность | 8Iном. |
| Номинальное импульсное напряжение Uimp, кВ | 8.1 |
| Номинальное напр., В | 400 |
| Номинальное напряжение изоляции Ui, В | 750 |
| Номинальное рабочее напряжение управления Vs, В | 220 |
| Номинальный предел мощности КЗ, кА | 17 |
| Номинальный ток (А) | 250 |

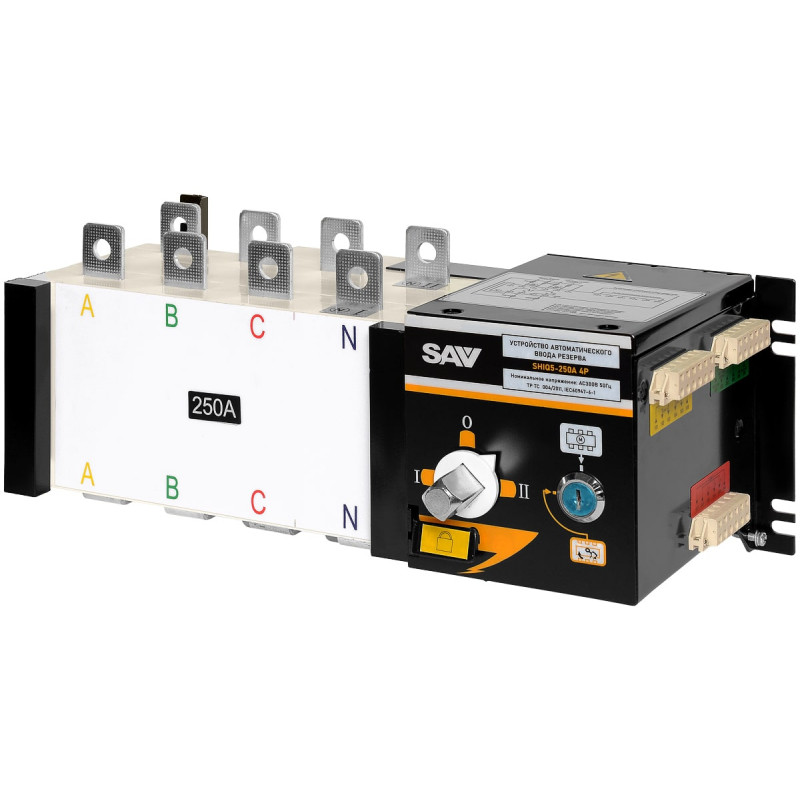

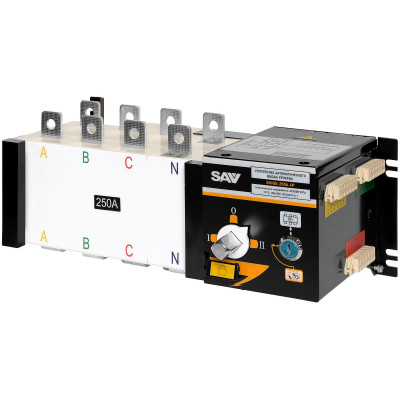

| Старое описание товара (Старая версия) | Рубильник реверсивный TSS SHIQ5 250А с моторным приводом - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает: Безыскровое переключение нагрузки; Полное отключение нагрузки (в «нулевом положении» рубильника); Возможность ручного переключения; Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной). В режиме AUTO (автоматический): Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению. В режиме MANUAL (ручной): Переключения возможны только ручкой переключения. Плата и механизм управления отключены При работах по обслуживанию и ремонту систем: Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения. ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 250А TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } Свойства Преимущества Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов. Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5) Срок службы дольше на 45% Надёжность срабатывания выше на 50% Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С Вероятность ранних отказов меньше на 30% Блок управления производится с высокой точностью на беспылевом производственном участке (6) Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов УСЛОВИЯ ПРИМЕНЕНИЯ Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля Допустимый угол наклона рубильника ±23° Класс защиты: IP20 Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ Гарантия 12 месяцев ОРГАНЫ УПРАВЛЕНИЯ ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 250А РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } Модель Артикул 1С А А1 B B1 C E G J K L N P K S I U W dX Y Y1 TSS SHIQ5 250А 019925 466 376,5 170 134 261 208 166 353 78/108 7 87 50 25 30 3,5 134 164 11 60 142 |
| Ток термической стойкости Ith, A | 250 |
| Ширина (мм) | 170 |
