- Производитель:
- Модель:019359
- 0
- Вес брутто (кг):42.5
- Влажность, %:не более 50, при Т не выше 40 C без конденсации
- Время переключения I-II или II-I, сек:1,2
- Высота (мм):330
- Габаритные размеры (Д;Ш;В; мм):1007х370х330

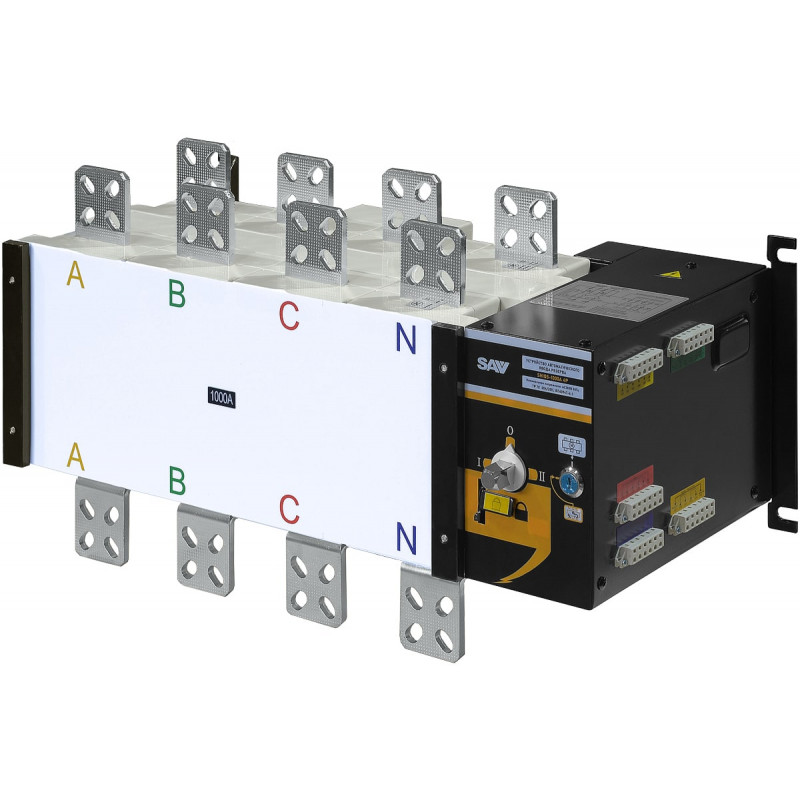

- Детальное описание товара2:Рубильник реверсивный TSS SHIQ5 1000А с моторным приводом - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает: Безыскровое переключение нагрузки; Полное отключение нагрузки (в «нулевом положении» рубильника); Возможность ручного переключения; Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной). В режиме AUTO (автоматический): Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению. В режиме MANUAL (ручной): Переключения возможны только ручкой переключения. Плата и механизм управления отключены При работах по обслуживанию и ремонту систем: Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения. ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1000А TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } Свойства Преимущества Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов. Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5) Срок службы дольше на 45% Надёжность срабатывания выше на 50% Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С Вероятность ранних отказов меньше на 30% Блок управления производится с высокой точностью на беспылевом производственном участке (6) Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов УСЛОВИЯ ПРИМЕНЕНИЯ Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля Допустимый угол наклона рубильника ±23° Класс защиты: IP20 Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ Гарантия 12 месяцев ОРГАНЫ УПРАВЛЕНИЯ ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1000А РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } Модель Артикул 1С А А1 B B1 C E G H J K L N O P R S T U V W Y Y1 Z TSS SHIQ5 1000А 019359 1007 633 330 250 370 321 470 65 609 220 11 85 524 120 63 65 7 250 60,5 188,5 107 249 40
- Длина (мм):1007
- Картинки2:https://tss.ru/upload/iblock/ffb/rkyq7ycu9hc8qhgx4ek1gzr3eve3k4it.jpg, https://tss.ru/upload/iblock/918/bawwafhx29o332svqfmawt4xvfwibpyz.jpg, https://tss.ru/upload/iblock/f9a/wvgne3ud9z44lx7trpfh95vdjctuolbs.jpg, https://tss.ru/upload/iblock/e4b/36ydaie6s11wui2g35qhkmj0d3iqy393.jpg, https://tss.ru/upload/iblock/6ca/5b0lgqrh1zqdpai785mipxf9p5hx2grz.jpg, https://tss.ru/upload/iblock/ca8/t20s612cna6imez928u5ae9fg17f29xk.jpg, https://tss.ru/upload/iblock/fe0/eke9lpfokk24lm6504c83y1czuwdm5bb.jpg, https://tss.ru/upload/iblock/eb7/uqlvfhv9z9xvu4jvrpv5sagqt764k5pq.jpg, https://tss.ru/upload/iblock/b1d/t2jknde7bn2fv5dlz7cn2j6lhrik6izs.jpg
- Класс защиты:IP20
- Класс защиты обмотки:III
- Кол-во полюсов переключателя:4
- Кратковременное отклонение номинального тока, кA:50
- Масса, кг:36.8
- Номинальная коммутационная способность:10Iном.
- Номинальная отключающая способность:8Iном.
- Номинальное импульсное напряжение Uimp, кВ:12
- Номинальное напр., В:400
- Номинальное напряжение изоляции Ui, В:1000
- Номинальное рабочее напряжение управления Vs, В:220
- Номинальный предел мощности КЗ, кА:100
- Номинальный ток (А):1000
- Ток термической стойкости Ith, A:1000
- Ширина (мм):370
